Demonstrační dvoupaprsková trubice

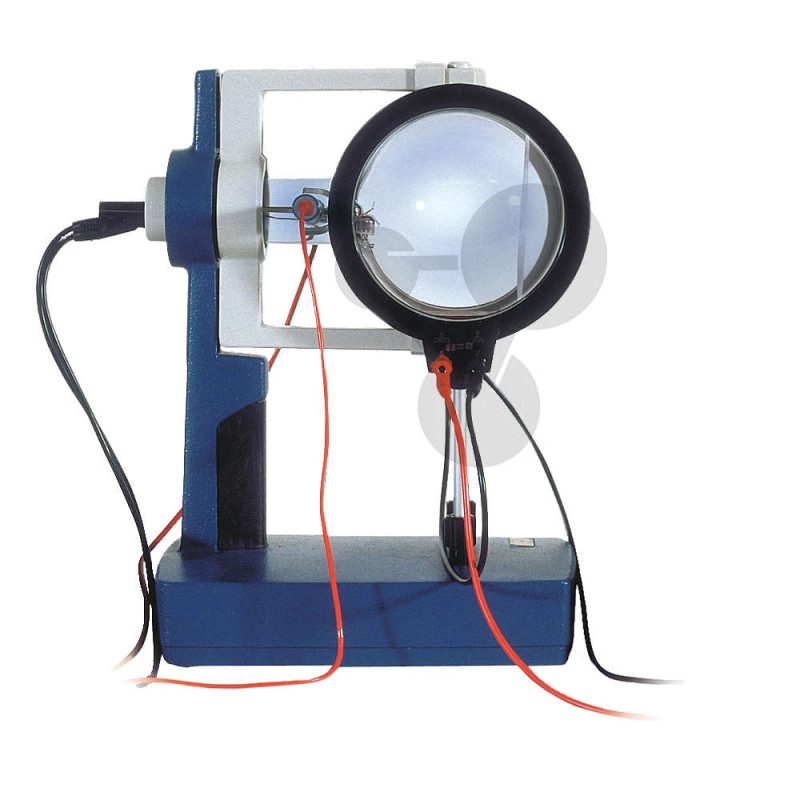

Demonstrační dvoupaprsková trubice je vakuovaná elektronka plněná héliem, určená pro názorné studium pohybu elektronů v magnetickém poli. Obsahuje tangenciální i axiální elektronové dělo, což umožňuje sledovat různé typy trajektorií elektronového svazku.

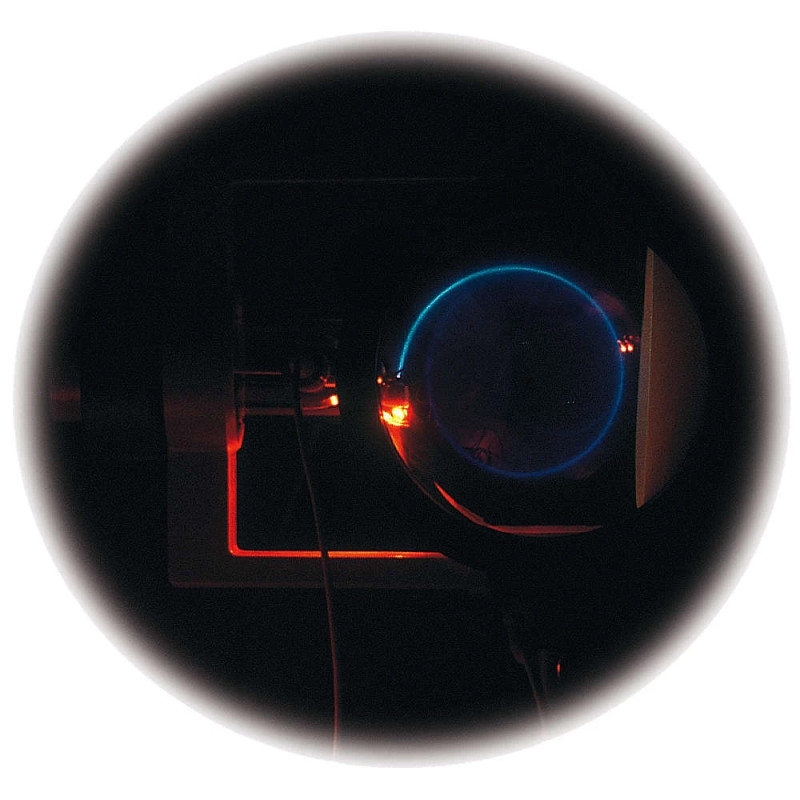

Při tangenciálním bombardování a působení kolmo orientovaného magnetického pole se elektronový svazek zakřivuje do kružnice. Z průměru této trajektorie lze určit měrný náboj elektronu (e/m). Při axiálním bombardování a koaxiálním magnetickém poli se elektrony pohybují po spirálových drahách.

Viditelnost drah je zajištěna nárazovým buzením atomů hélia, které emitují světlo. Pomůcka umožňuje přímé pozorování pohybu nabitých částic a je vhodná pro demonstrační i laboratorní výuku fyziky.

   Názorná demonstrace fyzikálních jevů

Vlastnosti:

• studium pohybu elektronů v magnetickém poli
• tangenciální i axiální elektronové dělo
• pozorování kruhových a spirálových drah
• možnost určení měrného náboje e/m
• viditelné trajektorie díky héliu

Parametry:

• náplň: hélium
• maximální žhavicí napětí: 7,5 V
• maximální anodové napětí: 300 V DC
• anodový proud: cca 30 mA
• maximální vychylovací napětí: 200 V
• celková délka: cca 260 mm
• průměr baňky: cca 130 mm

Upozornění:

• nutné použití originálního zdroje napětí (není součástí)
