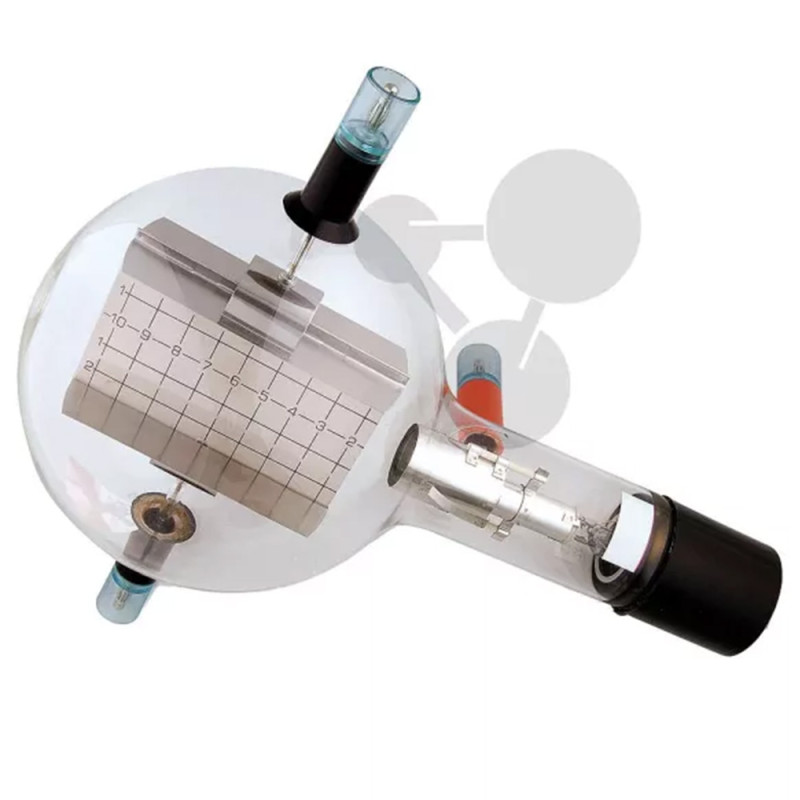

Demonstrační trubice pro odklon elektronového svazku

Demonstrační trubice pro odklon elektronového svazku je určena pro názorné studium chování elektronů v elektrickém a magnetickém poli. Elektronová trubice s vysokým vakuem obsahuje fokusační elektronovou trysku a fluorescenční stínítko, na kterém je viditelný průběh elektronového svazku.

Elektronový svazek lze odklánět pomocí elektrického pole vestavěného deskového kondenzátoru. Při použití Helmholtzových cívek lze svazek odklánět také magneticky. Kombinací obou vlivů a jejich vzájemnou kompenzací je možné stanovit měrný náboj elektronu (e/m) a určit rychlost elektronů.

Pomůcka umožňuje přímé pozorování trajektorie elektronového svazku a je vhodná pro demonstrační i laboratorní výuku fyziky. Podporuje pochopení základních principů elektromagnetismu a pohybu nabitých částic.

   Názorná demonstrace fyzikálních jevů

Vlastnosti:

• studium odklonu elektronového svazku
• viditelné zobrazení trajektorie na stínítku
• odklon v elektrickém i magnetickém poli
• možnost určení měrného náboje elektronu
• vhodné pro demonstrační výuku fyziky

Parametry:

• žhavicí napětí: 6,3 V AC
• maximální anodové napětí: 5000 V
• anodový proud: cca 0,1 mA při 4000 V
• maximální napětí kondenzátoru: 5000 V
• celková délka: cca 260 mm
• průměr baňky: cca 130 mm
• rozměry stínítka: 90 x 60 mm

Upozornění:

• nutné použití originálního zdroje napětí (není součástí)
• pro magnetické experimenty nutné Helmholtzovy cívky (není součástí)
