Demonstrační plynová trioda

Demonstrační plynová trioda je elektronová trubice s nízkým vakuem plněná héliem, určená pro studium výbojů v plynech a vlastností plynem plněných triod. Obsahuje žhavenou katodu, řídicí mřížku a anodu, což umožňuje detailní analýzu chování elektronového proudu v plynném prostředí.

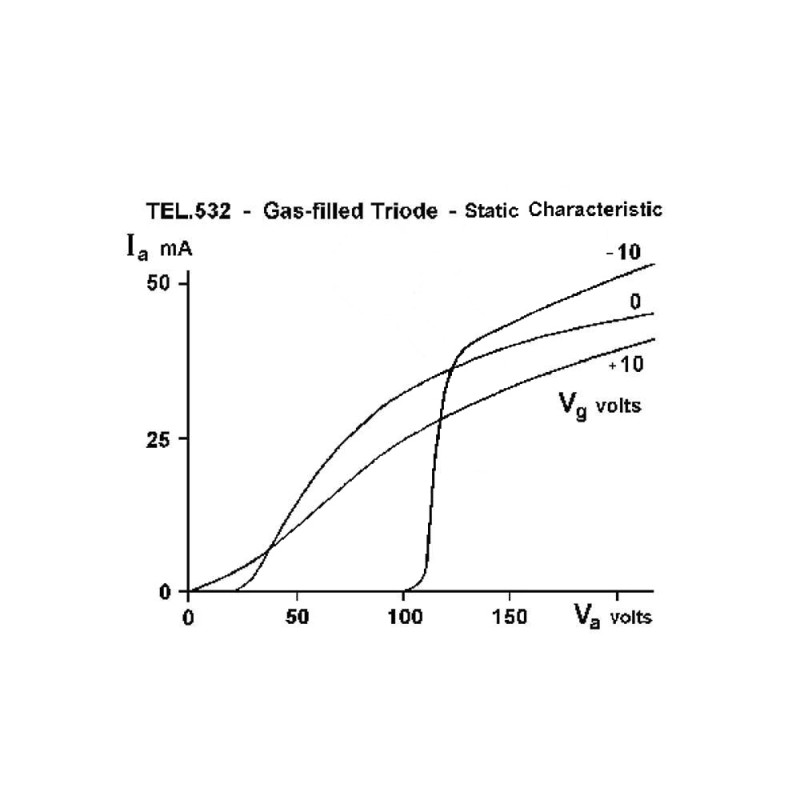

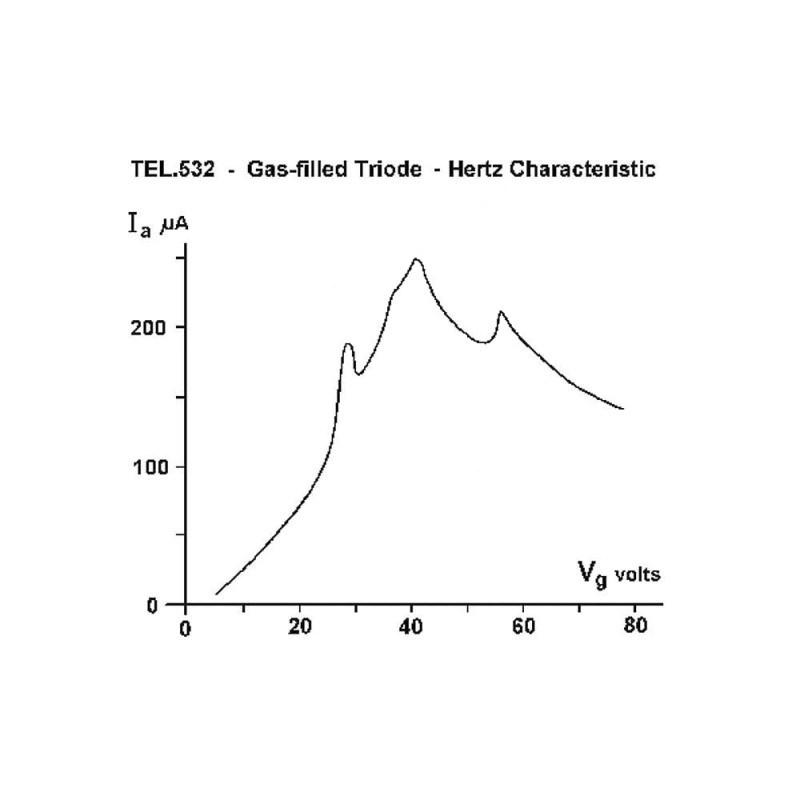

Při průchodu elektronů plynem dochází k jejich srážkám s atomy hélia. Tyto srážky mohou být pružné i nepružné, přičemž při nepružných dochází k excitaci atomů a diskontinuálnímu předávání energie. Pomocí trubice lze sledovat přechod mezi nesamostatným a samostatným výbojem a zaznamenat charakteristiku IA–UA tyratronu.

Pomůcka je vhodná pro demonstrační i laboratorní výuku fyziky, zejména v oblasti výbojů v plynech a elektroniky. Umožňuje názorné pochopení interakcí mezi elektrony a atomy plynu.

   Názorná demonstrace fyzikálních jevů

Vlastnosti:

• studium výbojů v plynech
• záznam charakteristik tyratronu
• sledování samostatného a nesamostatného výboje
• analýza interakcí elektronů s atomy hélia
• vhodné pro výuku fyziky

Parametry:

• náplň: hélium
• maximální žhavicí napětí: 7,5 V AC/DC
• maximální anodové napětí: 500 V
• anodový proud: cca 10 mA při 200 V
• celková délka: cca 260 mm
• průměr baňky: cca 130 mm

Upozornění:

• nutné použití originálního zdroje napětí (není součástí)
