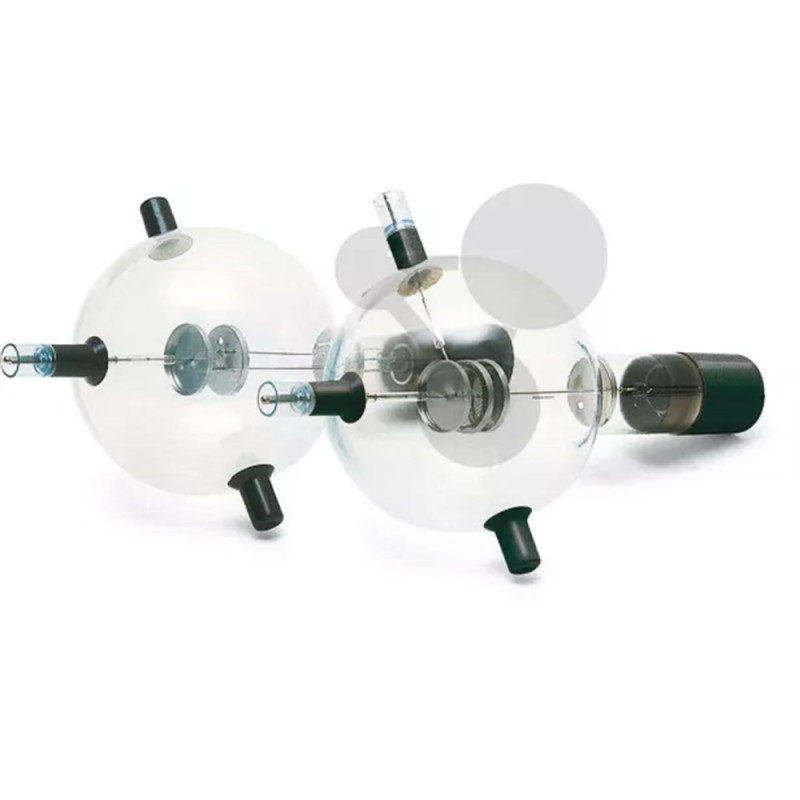

Demonstrační trioda

Demonstrační trioda je elektronová trubice s vysokým vakuem určená pro studium principů řízení elektronového proudu a zesilování signálu. Obsahuje žhavenou katodu, řídicí mřížku a anodu, což umožňuje detailní analýzu chování triodových systémů.

Při zahřátí katody dochází k emisi elektronů, jejichž tok k anodě je řízen napětím na mřížce. Tento princip umožňuje zesilování elektrických signálů a studium voltampérových charakteristik triody. Pomocí trubice lze také ověřit zápornou polaritu elektronů a analyzovat jejich pohyb v elektrickém poli.

Trioda umožňuje experimenty se zesilováním i generováním netlumených kmitů v LC obvodech. Pomůcka je vhodná pro demonstrační i laboratorní výuku fyziky a elektroniky.

   Názorná demonstrace fyzikálních jevů

Vlastnosti:

• studium řízení proudu mřížkou

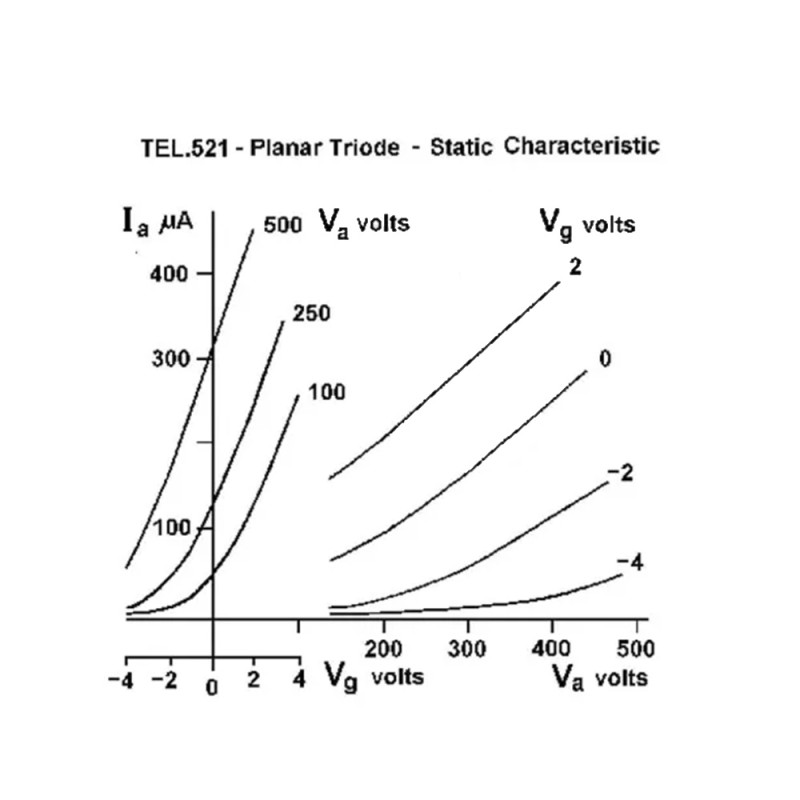

• záznam triodových charakteristik
• demonstrace zesilovací funkce
• možnost generování kmitů v LC obvodech
• vhodné pro výuku fyziky a elektroniky

Parametry:

• maximální žhavicí napětí: 7,5 V AC/DC
• maximální anodové napětí: 500 V
• anodový proud: cca 2 mA při 200 V
• celková délka: cca 260 mm
• průměr baňky: cca 130 mm

Upozornění:

• nutné použití originálního zdroje napětí (není součástí)
