Demonstrační dioda

Demonstrační dioda je elektronová trubice s vysokým vakuem určená pro studium základních jevů v elektronice. Obsahuje žhavenou katodu a anodu, což umožňuje sledovat vznik a chování emisního proudu.

Při zahřátí katody dochází k uvolňování elektronů (termoemise), které jsou přitahovány anodou. Tento jev, známý jako Edisonův jev, umožňuje zkoumat závislost emisního proudu na žhavicím výkonu a napětí. Pomocí trubice lze zaznamenat voltampérovou charakteristiku diody a demonstrovat její usměrňovací vlastnosti.

Pomůcka je vhodná pro demonstrační i laboratorní výuku fyziky a elektroniky. Umožňuje názorné pochopení principu diody a základů elektronového proudu ve vakuu.

   Názorná demonstrace fyzikálních jevů

Vlastnosti:

• demonstrace termoemise (Edisonův jev)
• měření emisního proudu

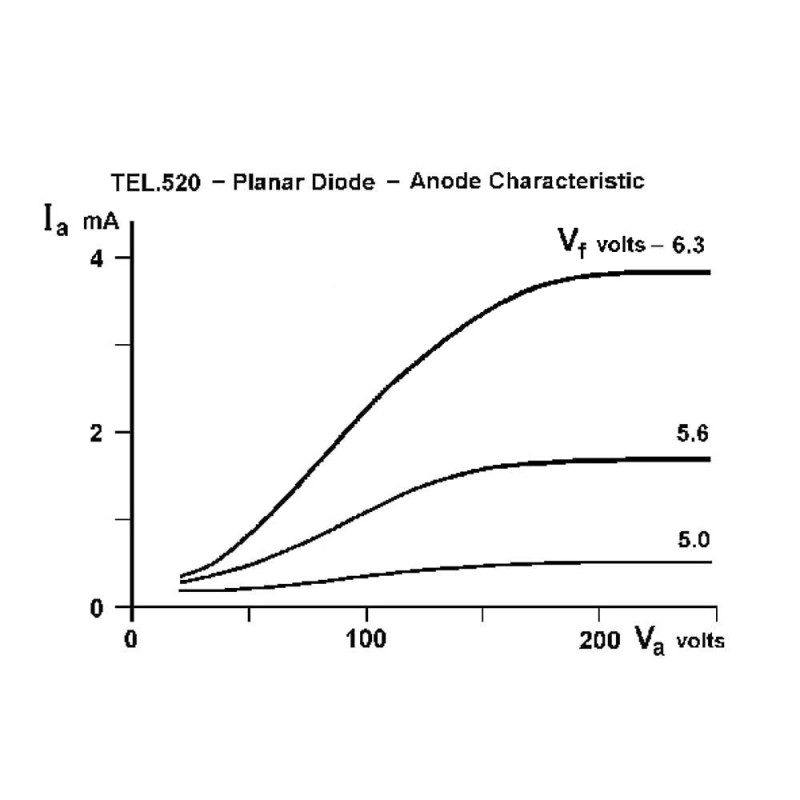

• záznam VA charakteristiky diody
• usměrňovací účinek diody
• vhodné pro výuku fyziky a elektroniky

Parametry:

• maximální žhavicí napětí: 7,5 V AC/DC
• maximální anodové napětí: 500 V
• anodový proud: cca 2 mA při 200 V
• celková délka: cca 260 mm
• průměr baňky: cca 130 mm

Upozornění:

• nutné použití originálního zdroje napětí (není součástí)
