Plochá cívka v rotujícím rámu

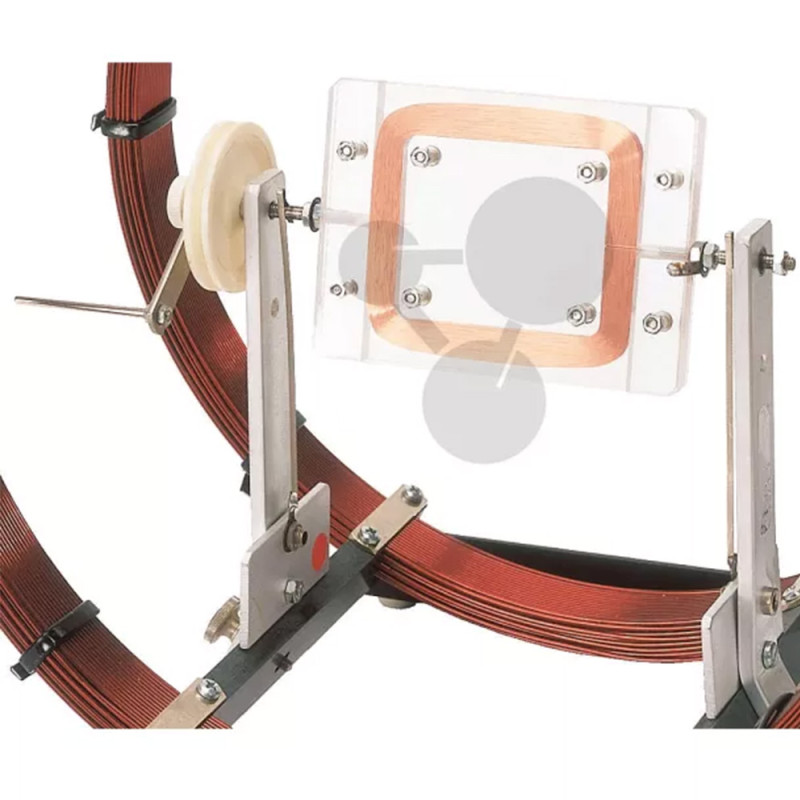

Plochá cívka v rotujícím rámu je určena pro demonstrační experimenty s elektromagnetickou indukcí. Cívka je uložena v otočném plexisklovém rámu a při použití s Helmholtzovými cívkami umožňuje názorné pozorování vzniku indukovaného napětí.

Při otáčení cívky v homogenním magnetickém poli dochází ke změně magnetického toku procházejícího cívkou. Tato změna vyvolává indukované střídavé napětí podle zákonů elektromagnetické indukce. Elektrické připojení je realizováno pomocí posuvných kontaktů, které zajišťují kontinuální přenos signálu při rotaci.

Otáčení cívky je zajištěno ruční klikou s ozubeným převodem, což umožňuje plynulé řízení rychlosti rotace. Pomůcka je vhodná pro demonstrační i laboratorní výuku fyziky, zejména pro pochopení principu generátorů elektrického napětí.

   Názorná demonstrace fyzikálních jevů

Vlastnosti:

• demonstrace elektromagnetické indukce
• rotující cívka v plexisklovém rámu
• ruční pohon s ozubeným převodem
• posuvné kontakty pro přenos napětí
• vhodné pro výuku fyziky

Parametry:

• počet závitů: 4000
• účinná plocha: 42 cm²
• rozměry: 110 x 80 x 11 mm
• hmotnost: cca 360 g
