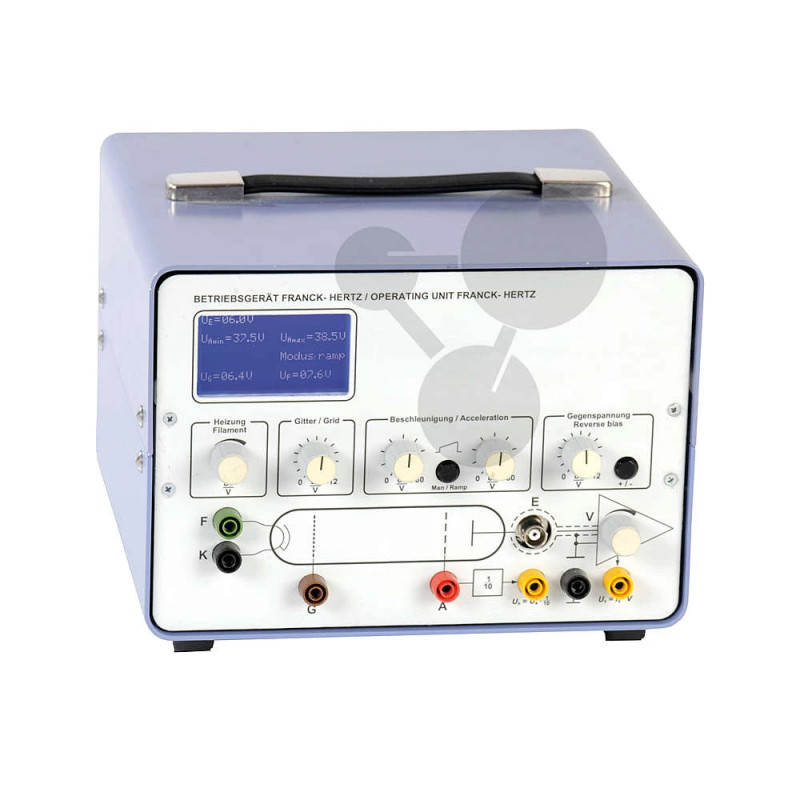

Zdroj pro Franck-Hertzův pokus

Zdroj pro Franck-Hertzův pokus je určen pro napájení experimentů s Franck-Hertzovými trubicemi plněnými rtutí i neonem. Přístroj poskytuje všechna potřebná napětí pro realizaci pokusu a umožňuje přesné sledování průběhu voltampérové charakteristiky.

Zařízení obsahuje vysoce citlivý měřicí zesilovač a digitální ukazatel napětí, který umožňuje současné odečítání hodnot během experimentu. Urychlovací napětí lze nastavovat ručně nebo generovat v pilovitém průběhu, což je vhodné pro automatizované měření charakteristiky.

Zdroj nabízí přehledné výstupy pro připojení měřicích přístrojů a umožňuje sledování anodového proudu i napětí. Je vhodný pro demonstrační i laboratorní výuku moderní fyziky a práci s Franck-Hertzovými experimenty.

Vlastnosti:

• napájení Franck-Hertzových trubic (neon i rtuť)
• digitální zobrazení napětí
• integrovaný měřicí zesilovač
• ruční i pilovitý režim napětí
• výstupy pro měření proudu a napětí

Parametry:

• žhavicí napětí: 0–12 V
• řídicí napětí: 0–12 V
• urychlovací napětí: 0–80 V
• protinapětí: 0 až ± 12 V
• provozní režimy: ruční, pilovitý průběh
• výstupy: 4 mm bezpečnostní zdířky
• vstup: BNC zdířka
• rozměry: 160 x 132 x 210 mm
• hmotnost: 3,4 kg
