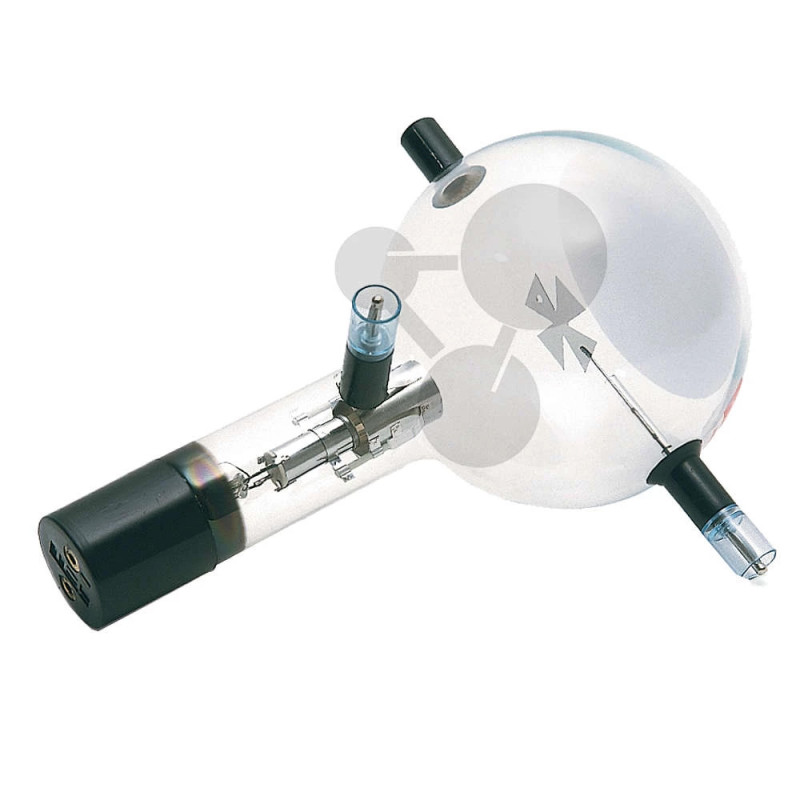

Demonstrační elektronová trubice s křížem

Demonstrační elektronová trubice s křížem slouží k názornému prokázání přímočarého šíření elektronů v prostoru bez působení vnějšího pole. Trubice s vysokým vakuem obsahuje divergentní elektronovou trysku, fluorescenční stínítko a Maltézský kříž umístěný v dráze elektronového svazku.

Elektronový svazek dopadá na stínítko, kde vytváří světelnou stopu. Přítomnost Maltézského kříže způsobí vznik stínové projekce, která dokládá, že se elektrony šíří přímočaře podobně jako světlo. Tento princip je základem pro pochopení elektronové optiky.

Pomůcka je vhodná pro úvodní demonstrace vlastností elektronů a jejich chování ve vakuu. Umožňuje snadno pochopit princip šíření částic a je ideální pro demonstrační výuku fyziky.

   Názorná demonstrace fyzikálních jevů

Vlastnosti:

• demonstrace přímočarého šíření elektronů
• stínová projekce Maltézského kříže
• viditelné zobrazení elektronového svazku
• úvod do elektronové optiky
• vhodné pro výuku fyziky

Parametry:

• žhavicí napětí: 6,3 V AC
• maximální anodové napětí: 5000 V
• anodový proud: cca 0,1 mA při 4000 V
• rozměry: 260 x 130 x 85 mm

Upozornění:

• nutné použití originálního zdroje napětí (není součástí)
